Pin de Pogo de Primavera|Personalizat e OEM

Dongguan Xinteng Electronics Co., Ltd. es un dels fabricants e provesidors mai fiables de pin pogo de ressort|personalizat e oem en China, presentat per de produches de qualitat e un bon servici. Benvenguda a l'engròs a l'engròs pin pogo de ressòrt duradís|personalizat & oem en estoc aquí de la nostra fàbrica. Tanben, un servici personalizat e un servici OEM&ODM son disponibles.

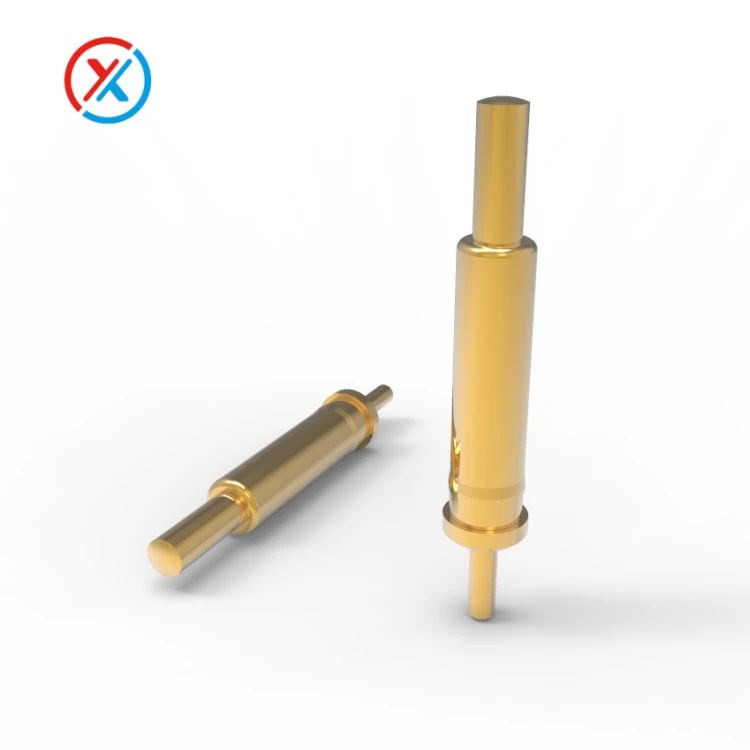

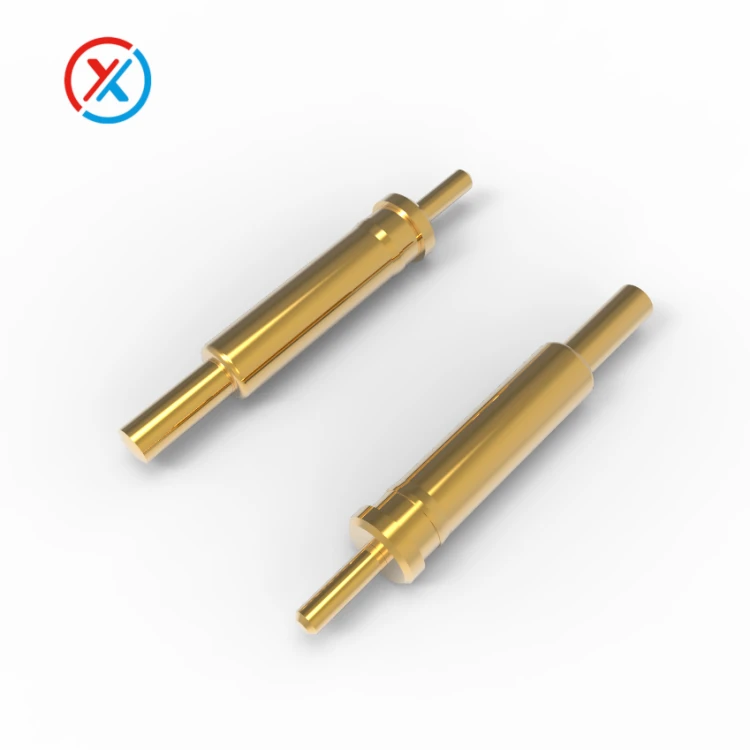

Lo pin de pogo de ressòrt es un pin de pogo de ressòrt de tres-pèças constituit d'un ressòrt d'acièr inoxidable, d'un barril (tub) de laton, e d'un piston de laton. Lo piston se comprimís contra un ressòrt intèrne per far un contacte electric amb un coissin d'acoblament, una presa o una superfícia, puèi torna a sa posicion de repaus quand la carga d'acoblament es liberada.

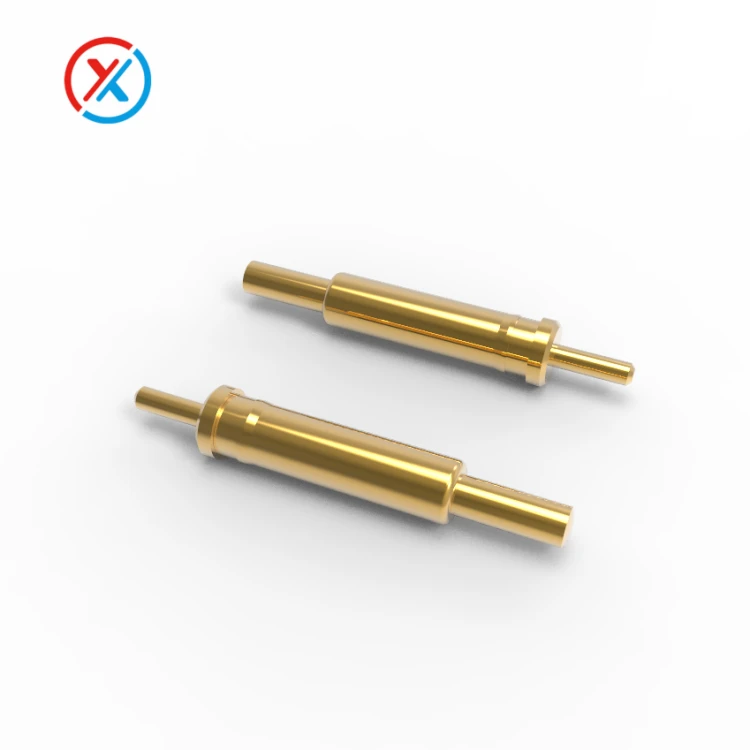

Lo pin de coa DIP a la basa s'installa dins un trauc de PCB a travèrs-, permetent a la pèça d'èsser soudada a onda-o soudada a la man-en plaça. Un còp montat, lo contacte de ressòrt es virat cap a l'exterior, prèst a s'acoblar amb un coissin de recarga, una interfàcia de modul o un punt d'espròva.

Dongguan Xinteng Electronics Co., Ltd. es un dels cinc principals fabricants de pins de pogo en China. Ofrís pas solament 500 pins pogo de ressorça estandard pels clients per causir, mas pren tanben en carga los servicis de personalizacion (ODM/OEM).

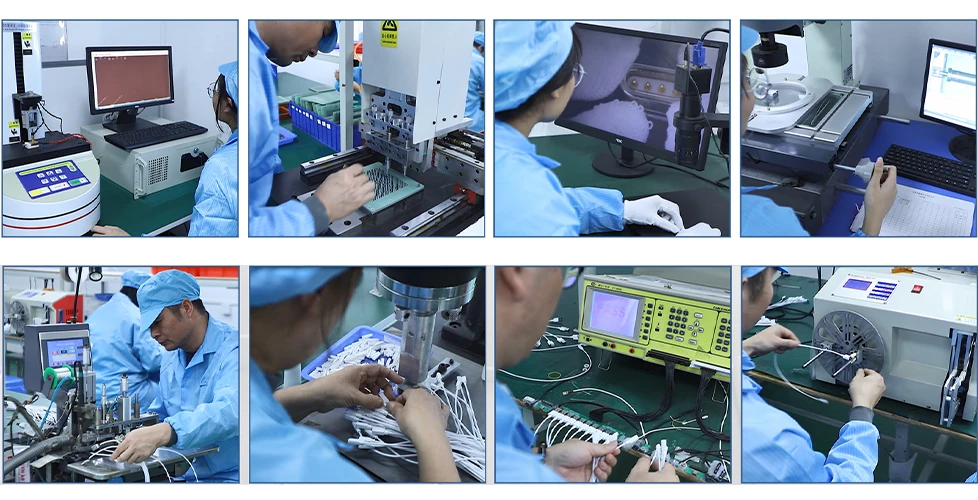

Menam de tèsts de performància environamentalas, electricas e mecanicas sus de pins de pogo de ressorça e podèm provesir de rapòrts de tèst a demanda. Çò que seguís son qualques unes dels rapòrts de tèst que podèm provesir, inclusent mas pas limitat a...

• Rapòrt de tèst d'impedància de contacte

Mesura la resisténcia al contacte a la fòrça d'acoblament nominal dins una populacion de mòstra. L'especificacion Mens o egala a 50mΩ s'aplica a las condicions de contacte inicialas; lo rapòrt de tèst inclutz de donadas de distribucion dins lo lot de mòstra.

• Rapòrt de tèst de vida

10 000 cicles de compression son aplicats dins de condicions contrarotladas, amb una resisténcia al contacte mesurada a d'intervals definits (tipicament cada 1 000 cicles pels primièrs 5 000, puèi a la fin). L'especificacion nominal deu èsser mantenguda pendent lo compte de cicle complet. Aquò's lo tèst primari que valida l'espessor del placatge e la seleccion de material de ressòrt per aqueste pin de pogo cargat de ressòrt.

• Rapòrt de tèst de pulverizacion de sal

48-oras d'exposicion per ASTM B117 (o equivalent). Passa sens fossat, delaminacion, o cambiament mesurable de la resisténcia al contacte a la superfícia d'acoblament extèrna. Aquesta nòta cobrís la màger part dels environaments d'explotacion d'environament interior-industrial leugièr. Los produches destinats a una exposicion prolongada a l'exterior o a d'environaments marins deurián discutir de las condicions d'aplicacion amb l'equipa d'engenharia abans la seleccion.

• Dispositius portables e relòtges intelligents

La longor de 7,5 mm e lo diamètre de canon de 1,50 mm s'inscrivon dins las contraintes d'abitatge dels berçòls de recarga de relòtge intelligent e dels contactes d'acoblament del seguidor de forma. A 3A, aqueste pin de contacte de ressòrt gestiona las exigéncias actualas dels protocòls modèrnes de carga rapida portable- sens problèmas termics a l'interfàcia de contacte.

• Moduls IoT e sistèmas encastrats

Las connexions de contacte de ressòrt de tablèu-a-tablèu dins las pòrtas d'accès IoT permeton de remplaçar los moduls sul camp sens de joncions de soudadura de refluxament. Una fila de pins de pogo cargats de ressòrt sus un PCB de basa s'acobla amb de pastilhas sus un modul intercambiable, çò que rend l'interfàcia a l'encòp separabla e fisabla a de nombres de cicles bas.

• In-Tròva de circuit (TIC) e de fixacions de tèst foncional

10,000-cicle de vida es apropriada pels jigs d'espròva de volum inferior-ont un fixaire contacta qualques centenats de tablèus per jorn. Lo format de pin de tèst cargat de ressòrt - DIP-montat sus un tablèu de fixacion, punta de ressòrt que contacta l'unitat en tèst - es un apròchi estandard per l'accès unilateral als punts d'ensag.

• Equipament medical portatil

La gamma d'explotacion de -40 gras a +105 gras e la conformitat RoHS/REACH sostenon l'utilizacion dins d'equipaments que vei de cicles d'esterilizacion o de variacions de temperatura ambienta larga. La fòrça de contacte definida (70g ±20g) es pro coerenta per que l'integritat de la connexion siá previsibla dins las toleràncias de fabricacion.

• Gestion de batariás e interfàcias de recarga

A DC 12V / 3A, aqueste pin pogo de ressòrt maneja los pins de comunicacion de donadas e las linhas de recarga moderadas dins los ensembles de paquets de batariás. Pels pins de poténcia superiors a 3A, las versions personalizadas amb de diamètres de canon mai grands son lo camin apropriat (veire çai-jos).


Qualques punts qu'estalvian de temps d'engenharia abans que la maquetacion siá finalizada :

L'AVC de trabalh es un limit dur, pas una directiva. Las nòtas de dessenh avertisson explicitament contra la compression d'aqueste pin pogo de ressòrt al delà de la corsa de trabalh de 1,0 mm. Lo còp complet de 1,4mm es un arrèst dur mecanic - lo ressòrt contacta la paret del canon e pòt pas viatjar mai luènh. Lo contacte repetit a l'arrèst dur altera permanentament la velocitat del ressòrt e la fòrça de contacte, cambiant lo comportament electric de la connexion de biais que son pas visibles exteriorament e apareisseràn pas fins que la resisténcia al contacte se degrada.

Concebètz vòstre carcatge o placa de guida per que la superfícia d'acoblament pòsca pas que comprimir l'émbolo a 0,7-1,0 mm. Aquò dona un contacte positiu sens s'aprochar de l'arrèst dur.

Talha del coissin per la superfícia d'acoblament. Lo diamètre del cap de piston de 0,80 mm suggerís un coissin d'acoblament de 1,0-1,5 mm de diamètre per un aterratge fisable. Los coissins mai pichons riscan de mancar-contacte jos las pilas de tolerància posicionala; los coissins mai grands son plan electricament.

Recomandacion de trauc de PCB a travèrs-. Per lo pin de coa Φ0.50mm, lo diamètre del trauc d'acabat dins l'interval de 0.65–0.75mm conven a la màger part dels processus FR4 estandard. Daissa un anèl anular adequat per l'emplenatge de sodadura - 0.25mm la largor minimala de l'anèl es un solèr rasonable.

Tolerància a l'orientacion. Lo dessenh especifica una tolerància angulara de ±2 gras per de caracteristicas dins l'interval de 0 gras –6 gras. Per l'insercion automatizada de premsa-o ajustament o pica-e-plaçament, l'espaci per aquela tolerància dins l'abric de la guida empacha la ligason pendent lo montatge.

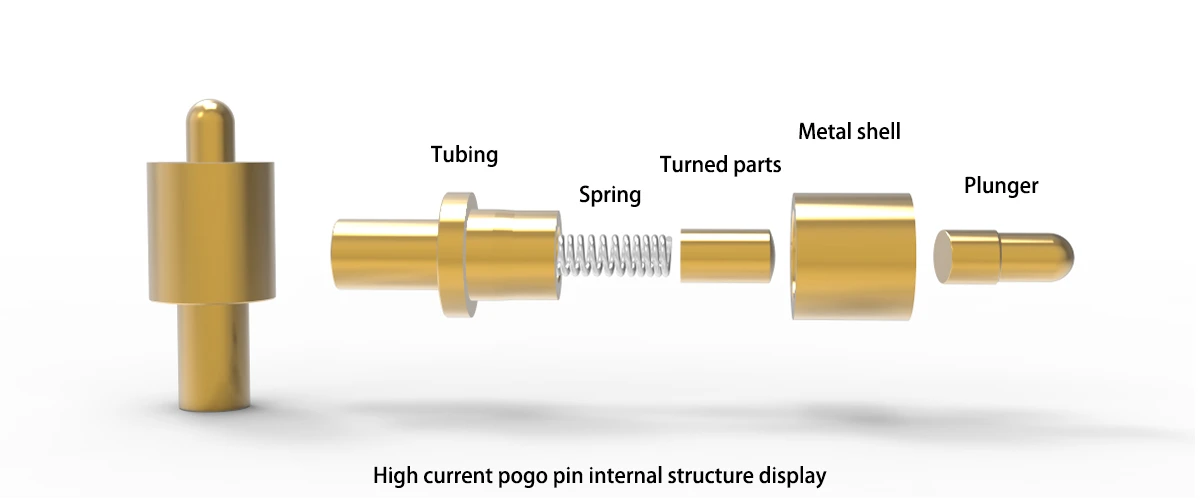

Valoracion actuala:Los diamètres de canon personalizats e las combinasons de placatge alargan la manipulacion del corrent de 3A fins a 60A per d'aplicacions afamats d'energia-. Los dessenhs de pins de ressòrt de naut -corrent demandan una geometria de tub diferenta e un material de basa mai pesuc - contactatz l'equipa d'engenharia amb vòstre contèxte de corrent, de tension e termic.

Longor totala e corsa de trabalh:La geometria de l'abitatge demanda de còps un pin mai cort o mai long que l'estandard de 7,5 mm. De longors personalizadas pòdon èsser especificadas; notatz que lo cambiament de la longor globala afecta la fòrça de la corsa e del contacte, que devon èsser re-validadas per cada configuracion personalizada.

Tipe de placatge e espessor:L'aur, l'argent o lo niquèl es disponible. L'argent redusís la resisténcia al contacte al contacte inicial mas demanda una manipulacion mai prudenta per evitar de se tarnir dins d'environaments umids. Lo niquèl es una opcion costosa-ont los nombres de cicles son bas e l'environament d'explotacion es plan-controlat.

Estil de montatge:DIP a travèrs de-trauc es estandard pel RG-1750-11P, mas las variantas SMT (montatge sus la superfícia), ajustament de premsa, e canon roscat del pin de contacte de ressòrt son disponiblas dins de configuracions personalizadas.

Geometria de la punta de piston:Las opcions de corona, dentada, ponchuda e de punta plana s'adaptan a diferentas condicions de superfícia d'acoblament. Una corona o una punta dentada talha a travèrs l'oxidacion de superfícia leugièra sus de coissins liures d'aur-; una punta plana maximiza l'airal de contacte sus de superfícias d'aur o de niquèl netas.

Temps de realizacion de mòstra per de configuracions personalizadas de pin de pogo cargat de ressòrt:7–15 jorns de trabalh. Temps de realizacion en gros: 20 jorns obrables. Quantitat minimala de comanda per las pèças estandard: 1 000 pèças.

Quina es la diferéncia entre còp de trabalh e còp complet sus un pin pogo de ressòrt?

La corsa de trabalh (1,0mm sul RG-1750-11P) es la portada de desplaçament concebuda pendent lo foncionament normal - la distància sus la quala lo pin pogo de ressòrt balha sa fòrça de contacte nominal e sa performància electrica. La corsa completa (1,4mm) es la limita mecanica absoluta ont l'émbout pòt pas fisicament viatjar mai luènh. L'utilizacion de la corsa de trabalh coma punt d'operacion dona un marge que protegís lo ressòrt e assegura que la fòrça de contacte demòra dins l'interval especificat de 70g ±20g. Dessenhar a plen còp farà que la ressòrta s'abaisca amb cada cicle d'acoblament e acorchirà la vida de servici.

Lo RG-1750-11P pòt portar mai de 3A?

La classificacion 3A es lo maximum de CC contunha per la configuracion estandard. Aquesta classificacion reflècha la combinason de resisténcia al contacte ( Mens o egala a 50mΩ), d'airal de contacte, e de camin termic a travèrs del canon de laton e del coissin de PCB. Un corrent sostengut al dessús de 3A produirà un caufatge resistiu a l'interfàcia de contacte qu'accelera l'usura del placatge e pòt causar de pannas de contacte intermitentas dins lo temps. De dessenhs de pin de ressòrt personalizats amb de diamètres de canon mai grands son disponibles per de besonhs de corrent 5A, 10A o mai nauts.

Quina talha de trauc de PCB deuriái utilizar pel pin de coa?

Lo pin de la coa es Φ0.50mm. Un diamètre de trauc acabat de 0,65–0,75mm es la recomandacion estandard per aquela talha de coa sus de placas FR4 amb acabat de superfícia HASL o ENIG. La valor reala depend del procès de placatge de vòstre fabricant de PCB - confirmatz lo factor de compensacion del foratge-per-acabar-trauc amb eles abans de liberar lo fichièr de placa.

Aqueste pin pogo de ressòrt es compatible amb de coissins d'acoblament placats de niquèl-?

Òc. Lo contacte d'aur-a-niquèl es un acoblament comun dins los connectors de nivèl PCB-. La resisténcia al contacte a una interfàcia d'un émbolon placat en aur- a un coissin placat en niquèl serà tipicament leugièrament mai nauta que l'aur-a l'aur-, e la superfícia de niquèl mostrarà de marcas d'usura mai rapidament. Se vòstra aplicacion utiliza de coissins de niquèl e demanda mens o egal a 50mΩ, testatz la resisténcia al contacte après 1 000 cicles dins vòstras condicions d'acoblament realas abans de verrolhar lo dessenh.

Quina es la quantitat minimala de comanda, e son de mòstras disponiblas?

La quantitat minimala de comanda estandard es de 1000 pèças pel pin pogo de ressòrt RG-1750-11P. De mòstras d'engenharia (5-10 pèças) son disponiblas per l'avaloracion e son tipicament expediadas dins 2-7 jorns de trabalh. Los mòstras per de configuracions personalizadas son expediats en 7-15 jorns de trabalh segon los besonhs d'aisinas.

Aqueste pin pogo de prima correspond a las exigéncias RoHS e REACH?

Òc. Los revestiments de material e de superfícia pel RG-1750-11P - SUS304 ressòrt d'acièr inoxidabla, canon e piston de laton C6801, placatge d'aur - se confòrman a l'encòp amb RoHS (Restriccion de Substàncias Perilhosas) e REACH (Registracion, Avaloracion, Autorizacion e Restriccion de Produches Químicas). Los rapòrts de tèst son disponibles per telecargar o sus demanda.
